Van Thiel Kruiskoppeling vaste spie nieuw | EN 74-1 klasse B | Gewicht: 1,5 kg | Gebruiksbelasting: 9,1 kN | EN74 B CU | P-1057

Code:
062.260.5001#
Beschikbaarheid:
Voorraad



6,45

062.260.5001#

Van Thiel Kruiskoppeling vaste spie nieuw | EN 74-1 klasse B | Gewicht: 1,5 kg | Gebruiksbelasting: 9,1 kN | EN74 B CU | P-1057

Staat ook bekend als draadkoppeling, RM of ERREM koppeling. Verbindt twee steigerbuizen met elkaar.



Kruiskoppeling:

  • EN 74-1 klasse B
  • Artikelnummer: P-1057
  • Gewicht: 1,5 kg
  • Gebruiksbelasting: 9,1 kN
  • Veiligheidsfactor: 1,65
  • Productsleutel in de spie:  EN74 B CU

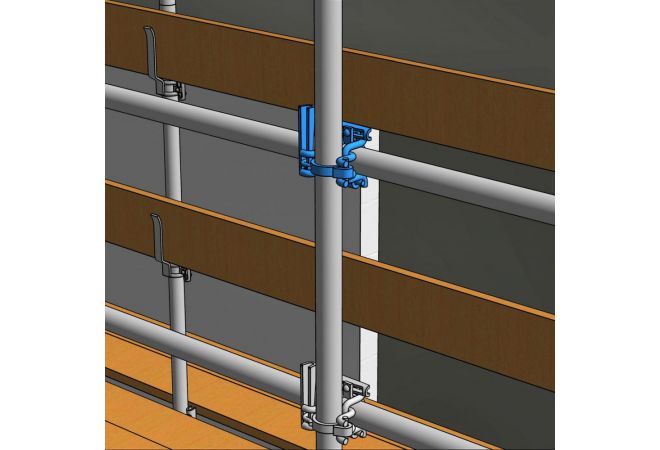

  • Kruiskoppeling: Koppeling om 2 buizen haaks op elkaar te verbinden
  • EN 74: Getest volgens NEN-EN 74-1:2005
  • B: Klasse volgens NEN-EN 74-1:2005
  • CU: Fabricage controle door onafhankelijk certificatie instituut
  • Corrosie bescherming Thermisch verzinken



Met een koppeling kunt u twee buizen tijdelijk met elkaar verbinden:

  • Kruiskoppeling: twee buizen haaks op elkaar verbinden
  • Draaikoppeling: twee buizen onder een hoek aan elkaar verbinden
  • Laskoppelingen: twee buizen in de lengte aan elkaar verbinden
  • Balkkoppelingen: een buis aan een stalen balk bevestigen



Door het klemmen van de koppeling aan de buizen en het aanslaan van de spieën wordt de verbinding verkregen.



Normen:

Van Thiel koppelingen voldoen aan de norm NEN-EN 74-1:2005 / -2:2008 / -3:2007 koppelingen en toebehoren voor stalen buissteigers of zijn in eigen beheer aan vergelijkbare testen onderworpen.



Eisen en beproevingsmethoden:

Klasse B voor kruiskoppelingen, gecertificeerd voor gebruik als BB koppeling
Klasse B voor draaikoppelingen
Klasse B voor laskoppelingen
Door testen verkregen waarden voor balkklemmen



Grondstof:

De gebruikte grondstoffen moeten voldoen aan de eisen gesteld in de van toepassing zijnde Eurocode en/of de waarden zoals gesteld in NEN-EN-12811-2.

De grondstoffen worden onderworpen aan controles volgens het ISO 9001-2000 systeem.



Kenteken:

Van Thiel koppelingen zijn herkenbaar door het geperste kenmerk “ EN74 B CU” in de spie van de koppeling.



Kwaliteit:

De van Thiel kwaliteitsafdeling controleert de kwaliteit van de koppelingen door middel van doorlopende procescontrole en dagelijkse testen van de koppelingen.



Corrosie bescherming:

De koppelingen zijn thermisch verzinkt en daardoor levenslang beschermd tegen roest. Corrosiebescherming volgens:

Sherardiseren: NEN-EN 13811:2003 en NEN-EN-ISO 14713-1 en -3:2010
Verzinken: NEN-EN-ISO 1461:2009



Gebruik:

Koppelingen alleen gebruiken voor het verbinden van:

Twee stalen steigerbuizen met een uitwendige diameter van 48,3 mm en een wanddikte volgens NEN-EN 39 of vergelijkbaar
Twee aluminium steigerbuizen met een uitwendige diameter van 48,3 mm en een minimale wanddikte van 4 mm.

Koppelingen dienen met een (500 grams van Thiel) hamer te worden aangeslagen tot aan de ‘dode slag’ (NEN-EN 74-1).

Aanslaan met een normale krachtsuitoefening tussen één en drie slagen.

Koppelingen moeten voor elk gebruik visueel gecontroleerd te worden. Bij zichtbare beschadigingen of vervormingen de koppelingen niet gebruiken.

artikel

type

lengte

aders

doorsnede

104812

N103015016Z

10 m

3

1,5 mm²

113559

N253025016Z

25 m

3

2,5 mm²

Productsheet (Handleiding-ERREM-NL-2014-01-1_Kruiskoppeling.pdf, 880 Kb) [Download]
