Kruisklemmen van Thiel K48-48 GALVA VS 00550052 | EN 74-1 klasse B | Gewicht: 1,5 kg | Gebruiksbelasting: 9,1 kN | EN74 B CU | P-1057

Code:
062.260.5001#
Beschikbaarheid:
Voorraad



6,45

062.260.5001#

Kruisklemmen van Thiel K48-48 GALVA VS 00550052 | EN 74-1 klasse B | Gewicht: 1,5 kg | Gebruiksbelasting: 9,1 kN | EN74 B CU | P-1057



artikel

type

lengte

aders

doorsnede



104812

N103015016Z

10 m

3

1,5 mm²



113559

N253025016Z

25 m

3

2,5 mm²

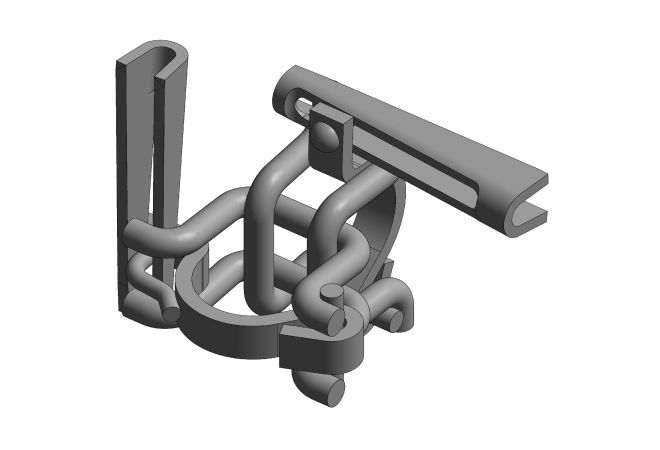

Staat ook bekend als draadkoppeling, RM of ERREM koppeling. Verbindt twee steigerbuizen met elkaar.



Kruiskoppeling:

  • EN 74-1 klasse B
  • Artikelnummer: P-1057
  • Gewicht: 1,5 kg
  • Gebruiksbelasting: 9,1 kN
  • Veiligheidsfactor: 1,65
  • Productsleutel in de spie:  EN74 B CU

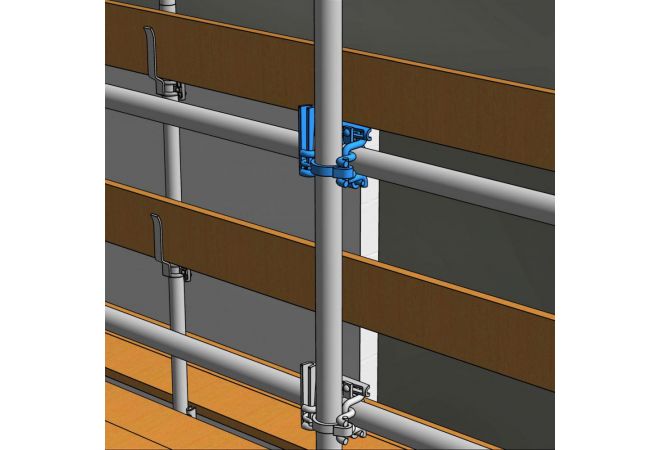

  • Kruiskoppeling: Koppeling om 2 buizen haaks op elkaar te verbinden
  • EN 74: Getest volgens NEN-EN 74-1:2005
  • B: Klasse volgens NEN-EN 74-1:2005
  • CU: Fabricage controle door onafhankelijk certificatie instituut
  • Corrosie bescherming Thermisch verzinken



Met een koppeling kunt u twee buizen tijdelijk met elkaar verbinden:

  • Kruiskoppeling: twee buizen haaks op elkaar verbinden
  • Draaikoppeling: twee buizen onder een hoek aan elkaar verbinden
  • Laskoppelingen: twee buizen in de lengte aan elkaar verbinden
  • Balkkoppelingen: een buis aan een stalen balk bevestigen

Door het klemmen van de koppeling aan de buizen en het aanslaan van de spieën wordt de verbinding verkregen.



Normen:

Van Thiel koppelingen voldoen aan de norm NEN-EN 74-1:2005 / -2:2008 / -3:2007 koppelingen en toebehoren voor stalen buissteigers of zijn in eigen beheer aan vergelijkbare testen onderworpen.



Eisen en beproevingsmethoden:

Klasse B voor kruiskoppelingen, gecertificeerd voor gebruik als BB koppeling
Klasse B voor draaikoppelingen
Klasse B voor laskoppelingen
Door testen verkregen waarden voor balkklemmen



Grondstof:

De gebruikte grondstoffen moeten voldoen aan de eisen gesteld in de van toepassing zijnde Eurocode en/of de waarden zoals gesteld in NEN-EN-12811-2.

De grondstoffen worden onderworpen aan controles volgens het ISO 9001-2000 systeem.



Kenteken:

Van Thiel koppelingen zijn herkenbaar door het geperste kenmerk “ EN74 B CU” in de spie van de koppeling.



Kwaliteit:

De van Thiel kwaliteitsafdeling controleert de kwaliteit van de koppelingen door middel van doorlopende procescontrole en dagelijkse testen van de koppelingen.



Corrosie bescherming:

De koppelingen zijn thermisch verzinkt en daardoor levenslang beschermd tegen roest. Corrosiebescherming volgens:

Sherardiseren: NEN-EN 13811:2003 en NEN-EN-ISO 14713-1 en -3:2010
Verzinken: NEN-EN-ISO 1461:2009



Gebruik:

Koppelingen alleen gebruiken voor het verbinden van:

Twee stalen steigerbuizen met een uitwendige diameter van 48,3 mm en een wanddikte volgens NEN-EN 39 of vergelijkbaar
Twee aluminium steigerbuizen met een uitwendige diameter van 48,3 mm en een minimale wanddikte van 4 mm.

Koppelingen dienen met een (500 grams van Thiel) hamer te worden aangeslagen tot aan de ‘dode slag’ (NEN-EN 74-1).

Aanslaan met een normale krachtsuitoefening tussen één en drie slagen.

Koppelingen moeten voor elk gebruik visueel gecontroleerd te worden. Bij zichtbare beschadigingen of vervormingen de koppelingen niet gebruiken.

Productsheet (Handleiding-ERREM-NL-2014-01-1_Kruiskoppeling.pdf, 880 Kb) [Download]
